一、适用范围及用途
本产品适用于具有瓦斯及煤尘爆炸危险的矿井中，可供车场及机电峒室、中心变电所、大巷运输，泵房等场所供照明之用。
产品执行 MT221-2005《煤矿用防爆灯具》、GB3836-2010《爆炸性气体环境用电器设备》标准。

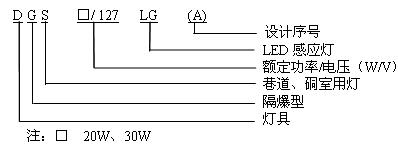

二、型号及含义
|
 |
三、主要特点
本产品是由新型材料LED制造的光源和恒流源做电源的照明灯具，具有明显的高效节能和长寿命特点，光效高，亮度大，光源正常使用平均寿命长，解决了井下频繁更换普通灯泡或灯管的问题。
四、主要技术参数
|
型 号
|
防爆
标志
|
额定电压
V
|
额定功率
W
|
照度（距离
3m时）Lx
|
引入电缆规格
mm
|
重量
kg
|
外形尺寸
外径×宽×高
mm
|
|
DGS20/127LG(A)
|
ExdⅠMb
|
127
|
20
|
≥10
|
φ10-φ15
|
4.3
|
φ140×773
|
|
DGS30/127LG(A
|
ExdⅠMb
|
127
|
30
|
≥10
|
φ10-φ15
|
4.3
|
φ140×773
|
灯具绝缘应能通过2000V、1min工频耐压无击穿闪络现象。
感应信号板参数
|
型 号
|
感应距离
|
感应范围
|
全亮功率
|
微亮功率
|
|
DGS20/127LG(A)
|
≤5m
|
灯距地3.6米，以灯为圆锥顶角90°
|
20W
|
5W
|
|
DGS30/127LG(A)
|
≤5m
|
灯距地3.6米，以灯为圆锥顶角90°
|
30W
|
6W
|
五、结构概述
采用进口雷达微波控制芯片，照明亮度可根据环境状态自动调节。有人和物体移动时灯具100%全亮；当人和物体离开无感应时，灯具延时30秒左右后20%微亮以保证巷道正常使用，节能效果明显。
该灯由左、右盖、壳体及电源、光源、防爆玻璃罩、金属防护罩等部分组成。左盖上设有铭牌�？悄谟泻懔髟�、接线座。右盖设有电缆引入装置和外接地螺钉。防爆玻璃罩与左盖、壳体之间由密封胶密封；光源连同散热器、感应信号板装在防爆玻璃罩内。
光源腔与接线腔，灯具内腔与外界均有符合规定的隔爆接合面隔爆。 |
