ZBZ-2.5(4)/660(380)M矿用隔爆型真空照明信号综合保护装置

一、适用范围及用途

ZBZ-2.5(4)/660(380)M矿用隔爆型真空照明信号综合保护装置（以下简称综合装置）适用于具有爆炸性气体（甲烷）和煤尘的煤矿井下660V(380V)电压，为远距离(0~2000m)127V照明及信号负载提供可靠的供电、综合控制和�；�。
综合装置按GB3836-2010《爆炸性气体环境用电气设备》等有关标准设计、制造与检验。

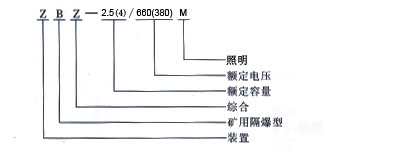

二、型号及含义

三、主要特点

●控制电路大量采用集成电路，降低工作中的故障率。
●设计有独立的终端�；ぷ爸�，单项短路跳闸保护距离可达2000m，确保煤矿井下的安全。
●采用电压跟随技术，漏电�；ち槊簟⒖煽�。
●具有短路、漏电、漏电闭锁等可靠的�；すδ堋�

四、主要技术参数

产品型号	干式变压器			控制与保护					�；し段�	重量
	额定容量	接线方式	额定电压（V）	漏电			照明短路	信号短路
				单相漏电动作整定电阻值	单相漏电闭锁整定电阻值	单相经1kΩ电阻接地分断时间	相线短路分断时间	相线短路分断时间
ZBZ-2.5/660(380)M	2.5kVA	Y/△	660/133	2~2.5kΩ	3.2~4.8kΩ	≤0.25s	≤0.1 s	≤0.4s	0-2000m	95Kg
		△/△	380/133
ZBZ-4.0/660(380)M	4.0kVA	Y/△	660/133	2~2.5kΩ	3.2~4.8kΩ	≤0.25s	≤0.1 s	≤0.4s	0-2000m	128Kg
		△/△	380/133

五、结构概述

六、外形尺寸

本综合装置主要由隔爆外壳、干式变压器、机芯三部分组成。隔爆外壳为圆筒型，具有凸出的底和盖，壳盖与壳身采用转盖止口结构, 开启方便。外壳上部有一接线箱作为引进和引出的电缆用.外壳右侧装有操作隔离开关的手柄和检查短路、漏电�；さ氖匝榘磁�，并有可靠的机械联锁装置，壳盖上方有观察窗，可以从外面观察指示灯状态。机芯主要由控制变压器、交流接触器、直流继电器以及电子插件等组成。干式变压器与机芯的联结采用端子板，检修时机芯可独立拿出。
